プロフェッショナルなPCB設計サービス|カスタムPCBおよび回路基板設計ソリューション

プロフェッショナルなPCB設計サービス|カスタムPCBおよび回路基板設計ソリューション

当社の専門家と共に、電子製品開発をさらにレベルアップさせましょう。 PCB設計 サービス。当社は以下の分野を専門としています。 カスタムPCB創造、 回路基板の設計最適化を行い、熟練した日本の回路基板設計者と協力して、精密に設計されたソリューションを提供します。



コンセプトから完成まで、 PCB製造すぐに使用できる設計により、レイアウトから生産へのスムーズな移行が保証され、革新的な企業が信頼性の高い高性能回路基板をより迅速に市場に投入できるようになります。

高度なPCB製品ソリューション

▶ 1. FR-4多層基板 - 高密度相互接続ソリューション

アプリケーション: 通信機器、産業用制御マザーボード、医療機器、民生用電子機器

  • 高密度設計: 2~32層に対応、最小配線幅/間隔は3/3mil、HDI機能搭載。
  • 高周波最適化: 誘電率の低い材料(Dk=4.3~4.8)で、10GHz以上のアプリケーションに対応します。
  • 環境コンプライアンス: RoHS 2.0、REACH SVHC、ハロゲンフリーのオプションもご用意しています。

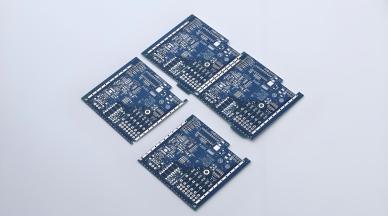

High density interconnect FR-4 multilayer PCB with blind and buried vias

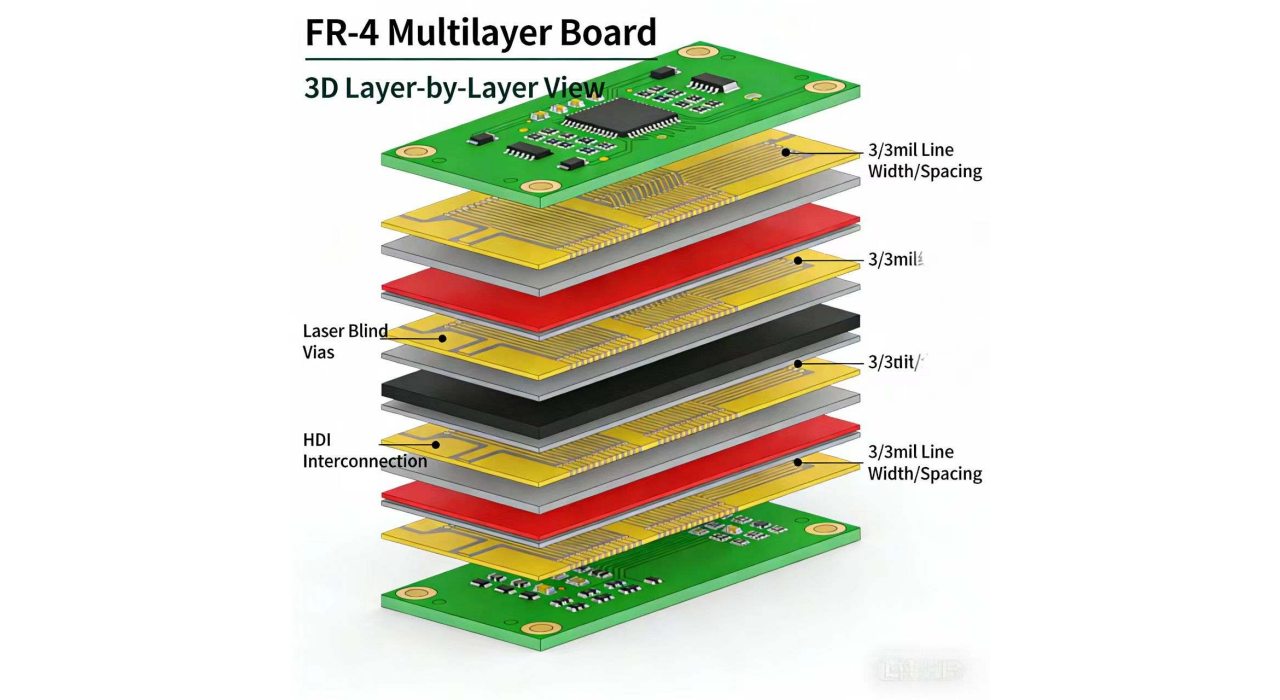

Industrial control motherboard assembly using 32-layer FR-4 PCB technology

▶ 2. フレキシブル基板(FPC) - 動的曲げソリューション

アプリケーション: ウェアラブルデバイス、医療機器、車載センサー、折りたたみ式ディスプレイ

  • 優れた柔軟性: 曲げ半径 <厚さ1mm、100万回以上の動的屈曲サイクルに耐える能力。
  • 超薄型・軽量: 厚さ0.05~0.3mmで、重量を70%削減。
  • 高密度設計: 最小開口径0.1mm、トレース幅/間隔2/2mil。

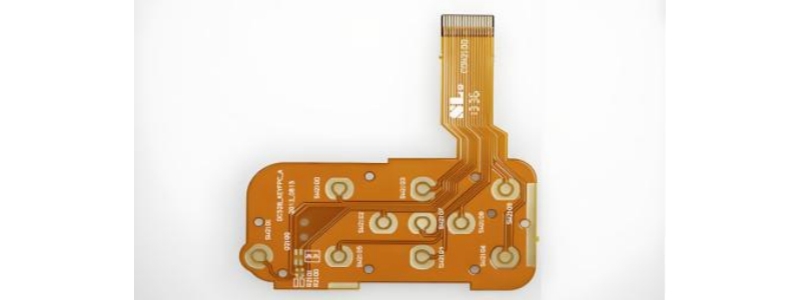

Ultra-thin flexible PCB FPC showing dynamic bending radius under 1mm

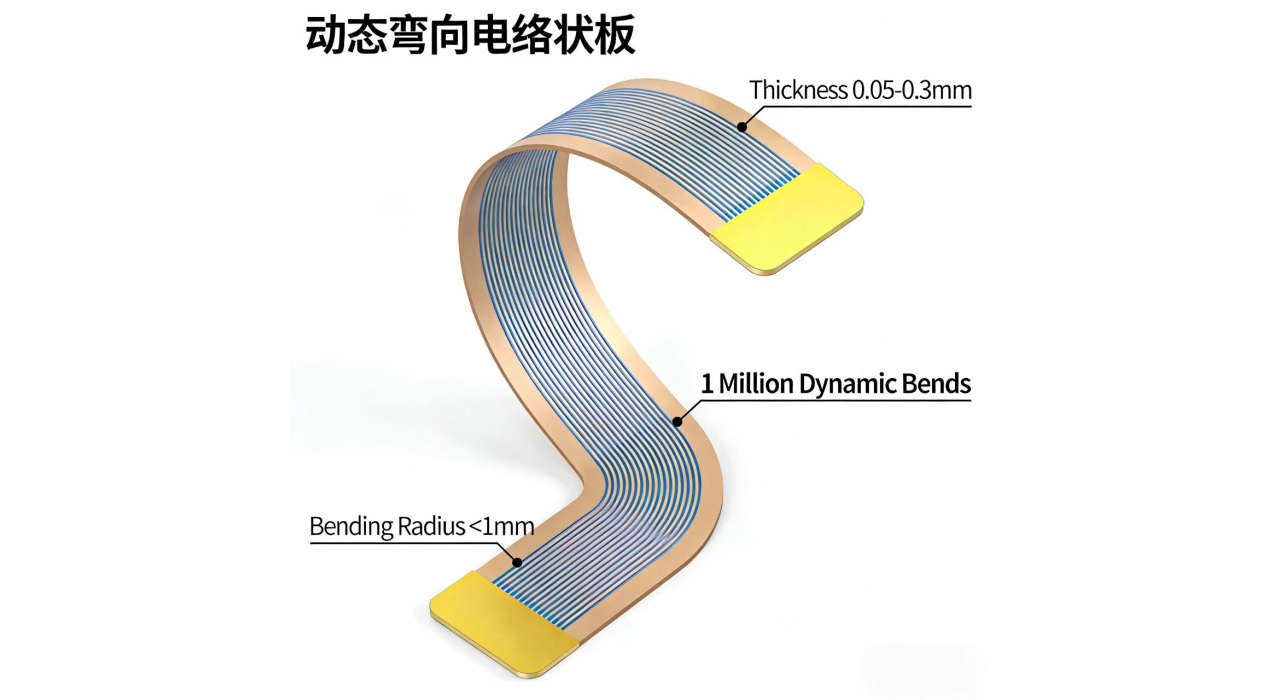

Custom flexible circuit board application in wearable medical device sensors

▶ 3. アルミ基板 - プロフェッショナルな放熱ソリューション

アプリケーション: LED照明システム、自動車用ヘッドライト、パワーモジュール、高出力機器

  • 優れた熱性能: 熱伝導率は1.0~3.0 W/m・Kで、放熱効率を8~10倍向上させます。
  • UL認証による信頼性: UL94 V-0難燃性認証取得済み、絶縁破壊電圧3000V AC以上。
  • 軽量設計: 密度2.7g/cm³、放熱性と重量の完璧なバランス。

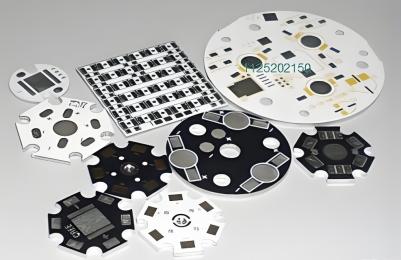

Aluminum base PCB metal core structure for high efficiency heat dissipation

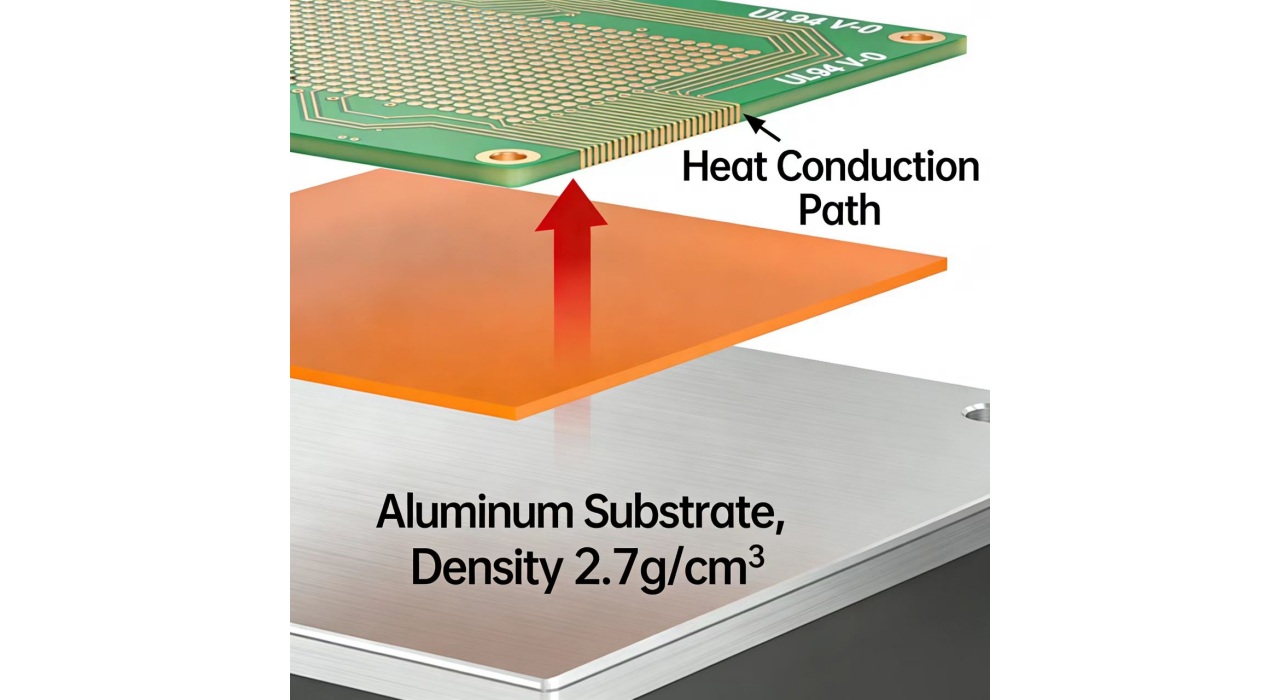

High power LED lighting module manufacturing using insulated aluminum PCB

▶ 4. 銅芯基板 - 高出力ソリューション

アプリケーション: 高出力RFモジュール、モータドライブ、太陽光発電インバータ、電力システム

  • 究極の熱伝導率: 最大400W/m・Kの熱効率で、キロワット級の電力用途に適しています。
  • 高電流容量: 2オンス~10オンスの太い銅線に対応し、100A以上の電流を流すことができます。
  • EMIシールド: 自然な電磁干渉遮蔽効果。

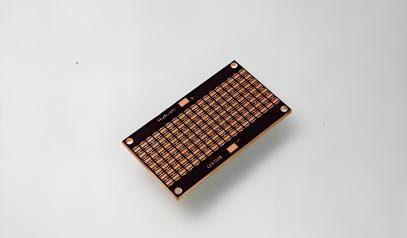

Heavy copper core PCB cross section for high current power applications

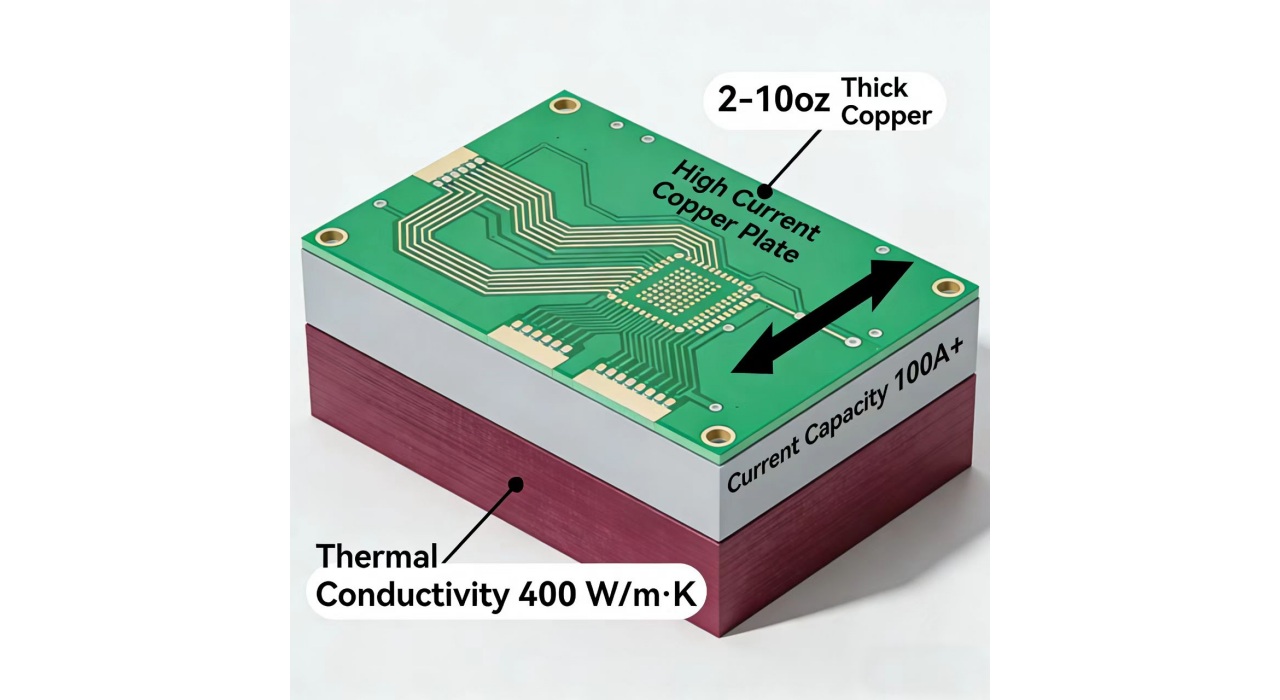

Automotive power drive system utilizing high thermal conductivity copper PCB

▶ 5. 高周波PCB - 信号完全性ソリューション

  • 低損失材料: PTFE/セラミックフィラー、Df値 <0.002 @10GHz。
  • 高精度インピーダンス制御: ±5%の精度で、100Ω差動ペア/50Ωシングルエンドマッチングに対応。
  • 信号の完全性: 信号減衰を最小限に抑えるため、誘電率の一貫性を厳密に管理する。

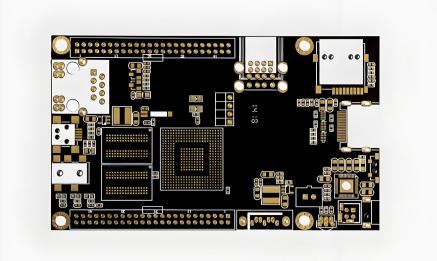

High frequency PCB with precise impedance control for signal integrity

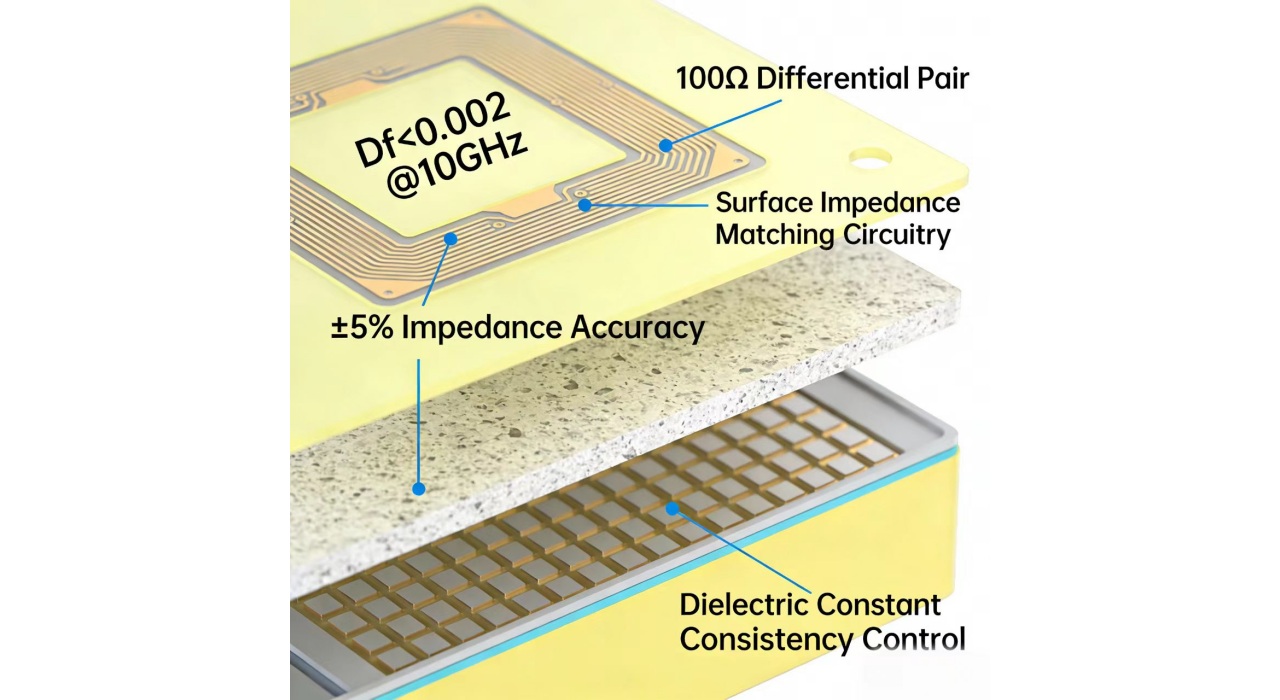

RF antenna circuit board manufactured with low loss high frequency materials

▶ 6. Rogers PCB - 高周波マイクロ波ソリューション

アプリケーション: 5G基地局、衛星通信、レーダーシステム、マイクロ波RFモジュール

  • 超低損失性能: Dfは10GHzで0.0009という低さ(RT/duroid 5880)。
  • 安定誘電率: Dk値の範囲は2.2~10.2、熱安定性は±0.05%。
  • 物的支援: RO3000®、RO4000®、RT/duroid®を含む全シリーズに対応。
  • 高周波およびハイブリッド: 最大110GHzのミリ波に対応。Rogers+FR-4ハイブリッド多層膜接続に対応。

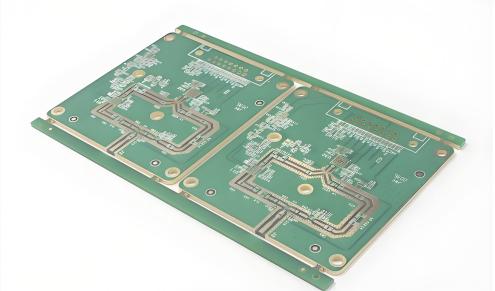

Rogers RO4000 series high frequency microwave PCB material close up

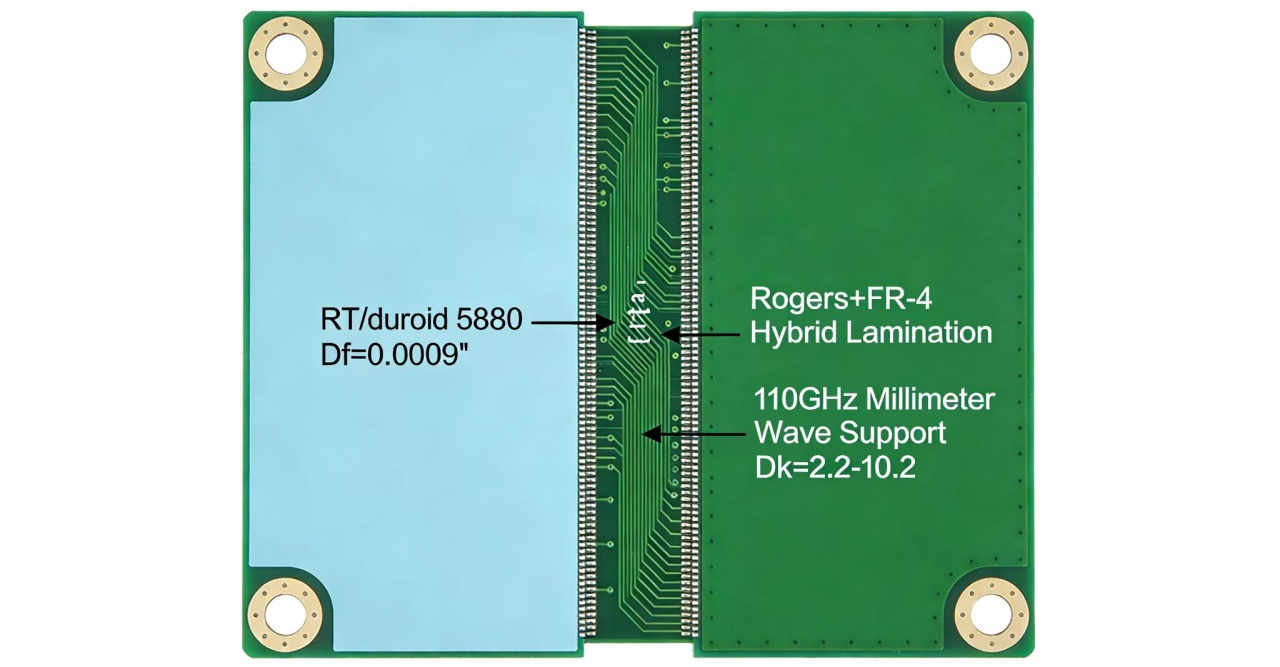

5G base station microwave RF module using Rogers and FR-4 hybrid PCB

▶ 7. PTFE/テフロン基板 - 超高周波ソリューション

アプリケーション: 航空宇宙エレクトロニクス、防衛システム、医療画像処理、テラヘルツ応用

  • 業界最低損失: Df値 <0.001 @10GHz。
  • 極限周波数範囲: DCから300GHzまで安定した性能を発揮します。
  • 卓越した耐久性: 動作温度範囲:-270℃~+260℃、耐薬品性。
  • 特殊加工: ナフタレンナトリウムの活性化およびプラズマ処理技術。

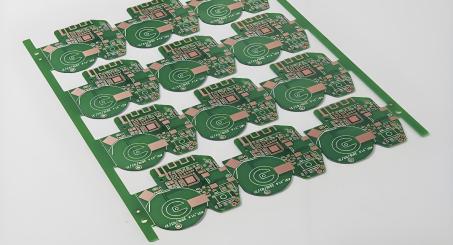

PTFE Teflon PCB material surface for ultra-high frequency aerospace electronics

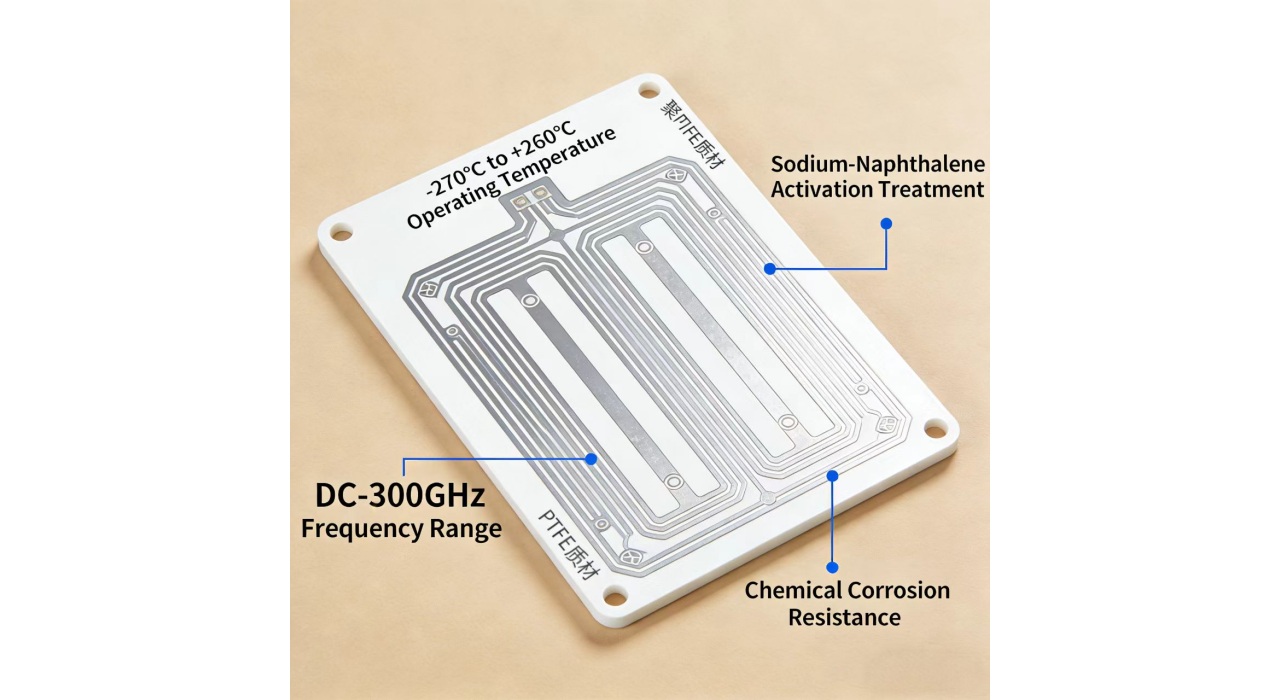

Radar system circuit board utilizing low dielectric loss PTFE technology
