初心者のためのPCB設計:基礎知識から実践まで

初心者のためのPCB設計:基礎知識から実践まで

Mar 21, 2026
ヘディ・エヴァンス

Author

PCBおよびPCBA設計、インテリジェント制御回路、そして生産最適化に10年以上携わってきました。世界中のエンジニアリングチームと緊密に連携し、信頼性、性能、そして製造性の向上に取り組んでいます。また、複雑なPCB技術をより理解しやすくするための実践的な知見を共有することにやりがいを感じています。

ヘディ・エヴァンス

上級エンジニアのためのカスタムPCB設計および製造ガイド

プリント基板(PCB)は、あらゆる現代のハードウェアの物理的および電気的な基盤となります。産業用IoTゲートウェイ、高周波航空宇宙通信モジュール、高密度民生機器など、どのような機器を設計する場合でも、高度な技術を習得することが不可欠です。 多層基板設計ガイドライン ハードウェアの信頼性、信号完全性、ライフサイクルを決定づけます。概念的な回路図を機能的なボードに移行するには、ノードを接続するだけでは不十分です。厳密なインピーダンス計画、コンポーネントライブラリ管理、放熱戦略、そして深い理解が求められます。 カスタムPCB製造サービス.



基礎準備:メタデータとPCBフットプリントライブラリの作成

複雑な基板のレイアウトを試みる前に、エンジニアリングチームは完璧なコンポーネントライブラリを構築する必要があります。業界の失敗分析によると、フットプリントとパッドの不一致が、初回試作の再設計の約40%を占めています。標準的でエラーのないワークフローは、綿密なPCBフットプリントライブラリの作成に大きく依存しています。これには、次の2つの同期した要素が含まれます。

  • 回路図記号: 論理的なピン配置を定義し、製造元部品番号(MPN)をリンクさせ、パラメータメタデータ(許容誤差、定格電圧、誘電体タイプ)を埋め込むことで、部品表(BOM)の自動生成を実現します。
  • PCBフットプリント: 正確な物理的寸法、コートヤードの輪郭、およびパッド形状を網羅しています。IPC-7351規格に厳密に準拠することで、自動組立時の最適なはんだペースト分布と理想的なフィレット形成を保証します。



高度な基板選定:FR4基板材料選定と高周波ラミネートの比較

誘電体材料の選択は、基板の電気的性能を根本的に変化させる。 FR4基板材料の選定 低速ロジックや基本的な電源レギュレータには十分だが、最新の高速インターフェース(PCIe Gen 4、DDR5、RFアンテナなど)には、厳密に制御されたインピーダンスと低損失正接が求められる。

表1:多層基板設計におけるPCB基板材料の比較
材質の種類 誘電率(Dk) 散逸係数(Df) 主な用途
標準FR4(Tg 130°C) 約4.5 0.020 一般家電製品、マイクロコントローラ、標準ロジック。
高Tg FR4(Tg 170℃以上) 約4.4 0.015 産業用コントローラ、車載用、多層HDIボード。
ロジャース4350B / イソラ 3.48 0.0037 RF/マイクロ波通信、レーダー、5G基地局。

信号完全性と高速PCB配線技術

コンポーネントの配置と配線経路が信号の完全性を左右します。断片化されたレイアウトは複雑な配線を強いるため、高速信号が劣化し、電磁干渉(EMI)が増幅されます。 高速PCB配線技術 クロック速度が50MHzを超える場合、または立ち上がり時間が1ナノ秒を下回る場合は必須です。



エンジニアは、回路図のネットリストに基づいてコンポーネントを論理的にグループ化する必要があります。 制御インピーダンスPCB配線 銅の重量、プリプレグの厚さ、および選択したコア材料を考慮に入れ、2Dフィールドソルバーを使用して正確な配線幅と間隔を計算する必要があります。

表2:高速ルーティングルールとEMI対策
ルーティングカテゴリ エンジニアリングガイドライン
差分対 連続的な結合を維持する(例:USBの場合は90Ω、イーサネットの場合は100Ω)。位相整合のための蛇行回路は、不整合の発生源付近に適用し、到達点には適用しない。
クロストーク防止 「3Wルール」を遵守する:隣接する高速配線の中心間の距離は、配線幅の少なくとも3倍とする。隣接する信号層は直交するように配線する。
基準面 高周波配線をグランドプレーンや電源プレーンの隙間に通してはいけません。スロットアンテナ効果が発生し、EMIが放射されるだけでなく、リターンパスのループインダクタンスが著しく増加します。



配電ネットワーク(PDN)と熱管理

堅牢な電源分配ネットワーク(PDN)は、動的な過渡負荷下でも基板全体に安定したノイズのない電圧供給を保証します。大電流設計では、IRドロップ(銅抵抗による電圧降下)を最小限に抑えるため、細い配線ではなく、専用の電源プレーンと大きな多角形の銅箔パターンを採用しています。

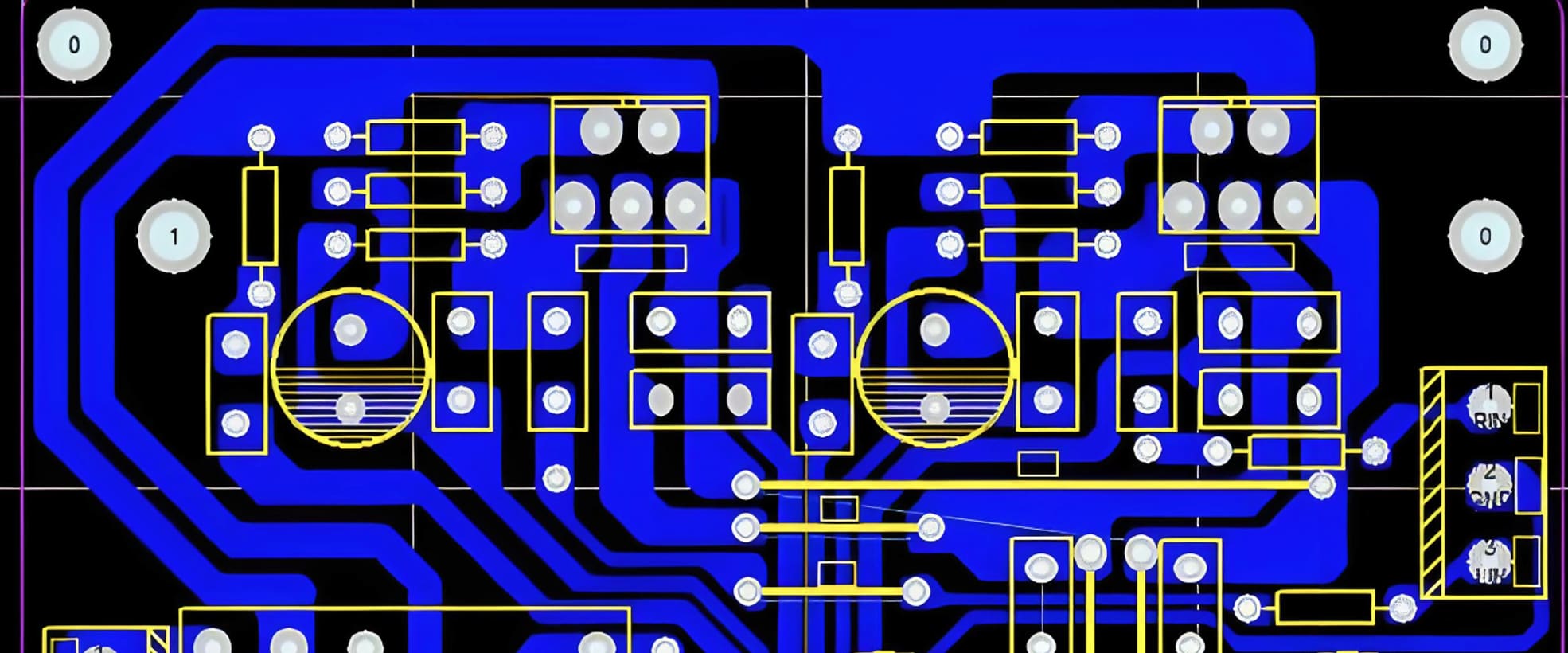

Thermal management and PDN routing in advanced multilayer PCB design

熱管理はPDNと密接に関係しています。DFNパッケージのMOSFET、LDOリニアレギュレータ、モータドライバなどの高出力部品は、大きな熱密度を発生させます。エンジニアは、露出したグランドパッドの内側に熱ビアアレイ(通常は0.3mmのドリル穴と0.6mmのパッド)を実装し、表面から内部の厚い銅プレーンへ熱を逃がす必要があります。さらに、標準的なスルーホール部品に熱リリーフスポークを使用することで、リフロー工程中の熱放散のバランスが取れ、「墓石現象」やコールドジョイントを防ぐことができます。



製造性を考慮した設計(DFM)とSMT組立工程のステップ

デジタルECADレイアウトから物理的なベアボードへの移行には、厳格な製造性設計(DFM)および組立性設計(DFA)の検証が必要です。検証されていないガーバーファイル、NCドリルファイル、またはODB++パッケージを製造業者に提出すると、エンジニアリングホールドが発生し、プロジェクトのスケジュールが遅れることがよくあります。



実際を理解する SMT組立工程の手順 これにより、設計者は量産向けにレイアウトを最適化できます。これには、自動ピックアンドプレース機の光学アライメントシステムに不可欠な、グローバルおよびローカルの基準マーカー(通常は3mmのはんだマスク開口部を持つ1mmの裸銅ドット)の統合が含まれます。

表3:標準的なDFM検証パラメータと許容誤差
製造パラメータ 標準IPCクラス2許容差 高度なHDI(高密度相互接続)
トレース幅/間隔 5ミル / 5ミル (0.127mm) 3ミル / 3ミル (0.075mm)
最小限の機械式ドリル 0.20 mm - 0.30 mm 0.10 mm(レーザー加工によるマイクロビア)
最小環状リング 6ミル(0.15mm) 4ミル(0.10mm)
BGAピッチクリアランス 0.80 mm 0.40 mm - 0.30 mm(ビアインパッドが必要)

大量生産を行う際には、適切なパネル化戦略(直線状のPCBエッジにはVスコアリング、曲線や複雑な輪郭にはマウスバイトルーティングのどちらを選択するか)を定めることで、SMT搬送中の構造的完全性を確保しつつ、組み立て後のパネル分離をスムーズに行うことができます。ティア1の製造施設と直接提携し、最終テープアウト前に各施設のエッチング限界値や銅の許容値に対して厳格なDRC(設計ルールチェック)を実施することで、リードタイムを最小限に抑え、ユニットコストを削減し、ハードウェア発売における重要な初回合格率を最大化できます。
