カスタムハイブリッドインバータ基板 | ターンキー方式の正弦波インバータ制御基板ソリューション

1：不安定な波形出力と高い全高調波歪み（THD）

多くの標準的なインバータ基板は、変動する太陽光発電入力や非線形負荷の下では、安定した正弦波を維持することが困難です。この電圧不安定性により高THDが発生し、高精度機器や家電製品の過熱、ノイズ、そして致命的な損傷につながる可能性があります。

2：双方向（充電／放電）モードにおける高いエネルギー変換損失

太陽光発電と蓄電池を組み合わせたハイブリッドシステムでは、太陽光発電の充電とバッテリーの放電のための制御回路が別々で最適化が不十分なため、膨大なエネルギー損失が発生し、システム全体の往復効率（RTE）が低下します。

3：高負荷時の熱管理の不備と部品の信頼性の低さ

連続的な高出力インバータ動作は極めて高い熱を発生させます。劣悪な部品配置や制御基板上のインテリジェントな温度制御機能の欠如は、MOSFETの早期焼損やシステムシャットダウンにつながることがよくあります。

当社独自の スマート双方向インバータ制御技術 これは単なる基本的な回路設計ではなく、電源ハードウェアとソフトウェアロジック間の完璧な連携を保証する、完全に統合されたエンジニアリングプラットフォームです。これがどのように、そしてなぜお客様の課題を解消するのか、以下にご説明します。

1: 超低 THD のためのリアルタイム SPWM チューニング (<2%

効果がある理由： 当社の技術は、リアルタイムSPWM（正弦波パルス幅変調）フィードバックアルゴリズムを実行する高速DSPプロセッサを利用しています。出力電圧を毎秒数万回サンプリングすることで、 インバーター制御基板 波形の歪みを瞬時に補正します。これにより、THD（全高調波歪み）が2%未満の、数学的に純粋で安定した正弦波出力が保証され、最も繊細な負荷に対しても100%の安全性を確保します。

2：統一同期整流および高度に統合された双方向トポロジー

効果がある理由： 別々の断片的な経路を利用する代わりに、 ハイブリッドインバータ基板 高度なソフトウェアロジックによって駆動される、統一された双方向トポロジーを特長としています。同期整流アルゴリズムを用いて、バック（充電）モードとブースト（反転）モードを自動的かつシームレスに切り替えます。このハードウェアパスの大幅な簡素化により、中間回路の損失が削減され、往復変換効率は最大96%以上まで向上します。

3：予測型熱制御と高銅PCBA設計

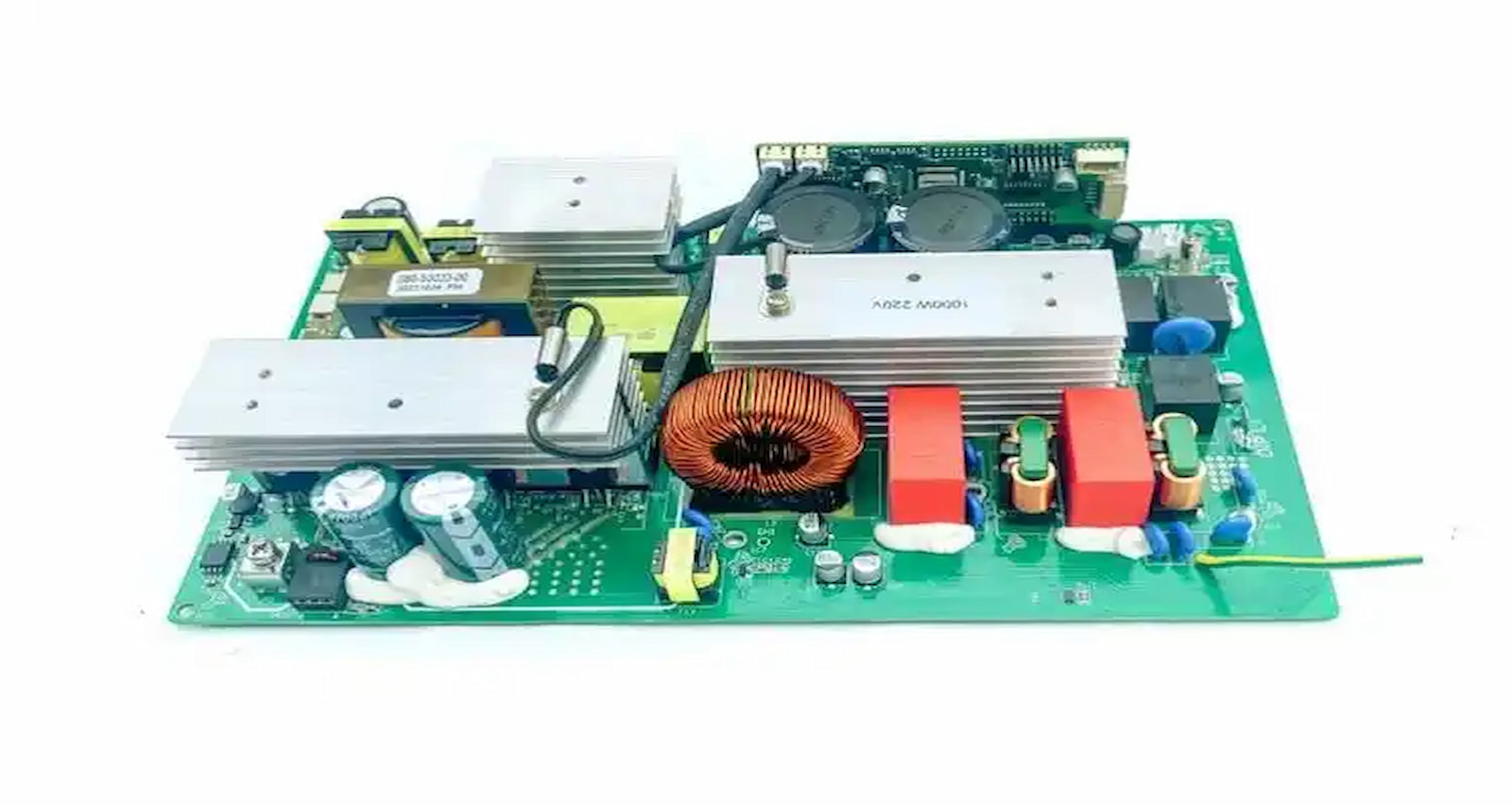

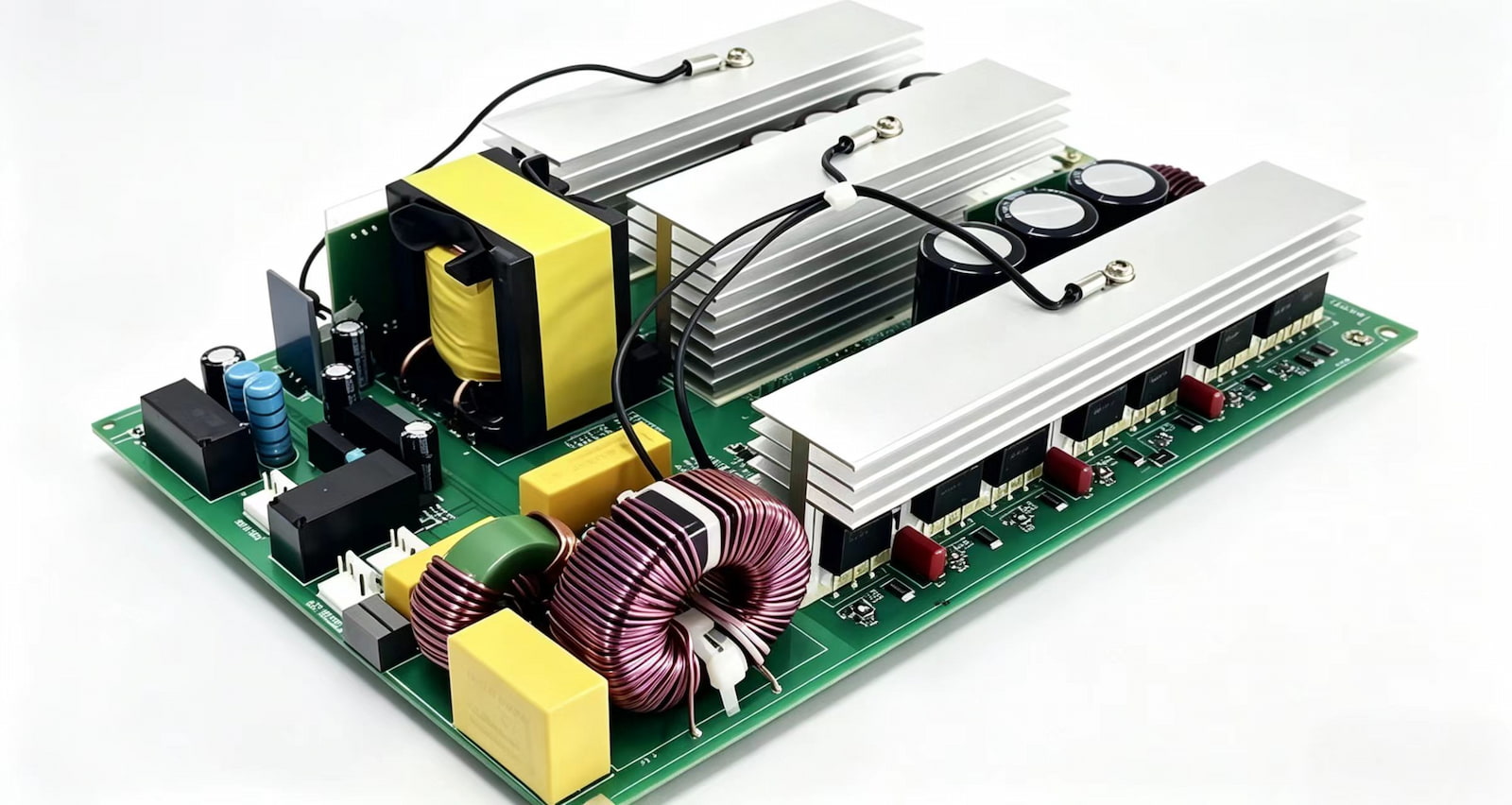

効果がある理由： 毎 正弦波インバータ基板 当社が開発した製品は、最大3オンス/4オンスの厚銅層レイアウトを採用することで、回路抵抗を大幅に低減し、受動的な放熱性を向上させています。さらに、当社の制御技術は、臨界温度閾値に達する前に電力配分をインテリジェントに調整する動的な温度監視機能を組み込んでおり、部品の寿命を延ばし、24時間365日の高負荷運転における信頼性を保証します。

太陽光発電やエネルギー貯蔵ブランドの規模拡大には、複雑な電子設計と安定した量産の両方に対応できる製造パートナーが必要であることを私たちは理解しています。そのため、当社は包括的なサービスを提供しています。 ターンキー方式の正弦波ソーラーインバータ制御基板ソリューション:

ハードウェアおよび回路図設計のフルサービス： ターゲット仕様を共有します（例： 48VDC～230VAC、定格電力5kW、リチウムイオン電池BMS専用通信プロトコル）そして、当社のエンジニアリングチームが回路図レイアウトと多層構造全体を扱います。 インバータ基板 ルーティング。

高度なファームウェアおよびMCUプログラミング： 当社は、DSP/MCU向けに独自のファームウェアを開発し、スマート双方向インバータロジック、MPPTアルゴリズム、保護機能（過電圧、短絡、過熱）、およびLCD/アプリ通信インターフェースを組み込んでいます。

最先端のPCBA製造およびテスト： 当社は最先端のSMT設備を拠点に、部品調達、PCB組立、AOI、ICT、実負荷シミュレーション下での機能テスト（FCT）、バーンインエージングテストを含む100%厳格なテストを実施し、プラグアンドプレイ対応の認証済み制御コアをお客様の工場ラインに直接お届けします。
