本製品は、プロフェッショナルおよび産業用途に特化して設計された、高性能FOCブラシレスモーター制御基板です。
電動工具の駆動制御をつかさどる「中核ユニット」として、FOC（ベクトル制御）アルゴリズムと32ビットDSPによるリアルタイム処理を採用。最大連続電流50A、ピーク電流100Aという高出力をサポートし、ドリル、アングルグラインダー、電動ノコギリ、レンチなど、多様な電動工具に卓越した出力密度と動作信頼性を提供します。
また、UL 60730安全規格に準拠し、-25℃～+105℃の広範な動作温度範囲に対応。過酷な産業現場の厳しい要件を満たす堅牢な設計となっています。
中核技術: FOC（ベクトル制御）により、高効率、低振動、そして正確なトルク出力を保証します。
安全機能: 6重のリアルタイム保護により、あらゆる異常状況下において絶対的な安全性を確保します。

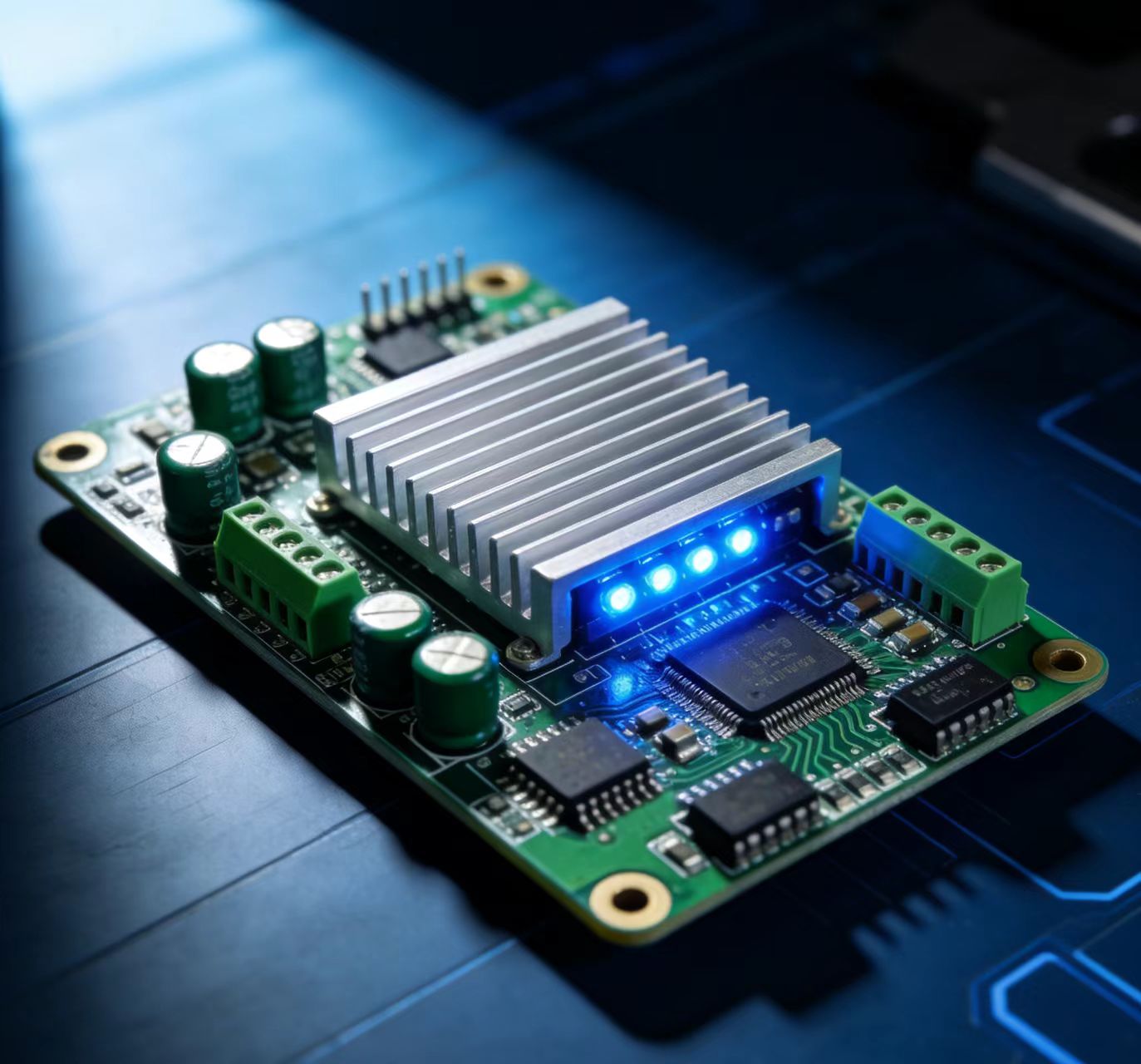

スマートFOCモーターコントローラー基板
産業グレードのドライバーレイアウト
| 入力電圧範囲 | DC 12V-80V（リチウムイオン、鉛蓄電池、ニッケル水素電池に対応） |
| 対応定格電圧 | 12V / 18V / 20V / 24V / 36V / 48V / 80V |
| 待機電力 | < 5mW（スリープモード時） |
| 最大連続電流 | 50A（@25°C、ディレーティング曲線あり） |
| ピーク出力電流 | 100A（最大10秒間） |
| 最大出力電力 | 連続 2000W、ピーク 4000W |
| 効率 | 最大95%（全負荷時、同期整流） |
| プロセッサ | 32bit DSP、120MHz（モーター制御専用） |
| 制御アルゴリズム | FOC（ベクトル制御）- センサーレス / 有センサー対応 |
| PWM周波数 | 16-32kHz（設定可能）、デッドタイム調整可 |
| 速度精度 | ±1% 全温度範囲 (±0.5% @25°C) |
| 速度範囲 | 0～50,000 RPM（センサーレス対応） |
| 保護項目 | しきい値 | 応答速度 | 復帰方式 |
|---|---|---|---|
| 過電流 (OCP) | 50～120A 設定可能 | <5μs | 自動 / 手動 |
| 過電圧 (OVP) | 入力電圧 × 1.15 | <10ms | 自動 |
| 過熱 (OTP) | MOSFET接合部 >150°C | リアルタイム | 出力制限（ディレーティング） |
| 短絡 (SCP) | 相間 / 地絡（対グランド） | <2μs | ラッチ / 自動 |
| インターフェース | 仕様 | 機能 |
|---|---|---|
| 電源入力 | XT60 / XT90 コネクタ | 大電流入力対応 |
| モーター出力 | 3相 大電流端子 | 直接はんだ付け または コネクタ接続 |
| 速度入力 | 3ピン コネクタ | アナログ / PWM 選択可能 |
| 通信I/F | UART ×1 | Bluetoothモジュール拡張対応 |
本製品は、プロフェッショナルおよび産業用途に特化して設計された、高性能FOCブラシレスモーター制御基板です。 電動工具の駆動制御をつかさどる「中核ユニット」として、FOC（ベクトル制御）アルゴリズムと32ビットDSPによるリアルタイム処理を採用。最大連続電流50A、ピーク電流100Aという高出力をサポートし、ドリル、アングルグラインダー、電動ノコギリ、レンチなど、多様な電動工具に卓越した出力密度と動作信頼性を提供します。 また、UL 60730安全規格に準拠し、-25℃～+105℃の広範な動作温度範囲に対応。過酷な産業現場の厳しい要件を満たす堅牢な設計となっています。
