【量産設計対応】車載照明用PCB｜ADB対応 マトリックスLED 8ch 定電流ドライバ （CAN FD・AEC-Q100）

RM Cortex-M7 MCU for adaptive matrix headlight control system
Waterproof automotive lighting controller interface with CAN FD support

【量産設計対応】車載照明用PCB｜ADB対応 マトリックスLED 8ch 定電流ドライバ （CAN FD・AEC-Q100）

本製品は、車載マトリックスLEDおよびアダプティブドライビングビーム（ADB）,システム向けに開発された、8チャンネル構成の車載グレード定電流LEDドライバPCBです。



車載ECUとは CAN FD 通信で接続され、スマートヘッドライトに求められる,ゾーン単位の輝度制御や、高速かつ安定した応答性能を実現します。



6層構成の高TG FR-4 PCBを採用し、AEC-Q100（Grade 1）を含む,車載信頼性規格に準拠。-40℃～125℃の車載環境下でも,安定した動作を確保しています。



また、ISO 26262 ASIL-B プロセスを考慮した設計により、,OEM 向け量産設計から評価・検証用途まで、幅広い開発フェーズに対応可能です。

今すぐお問い合わせ
製品カテゴリー

技術アーキテクチャとコンプライアンス

【量産設計向け】車載マトリックス LED 制御用 8ch ドライバ PCB（CAN FD / AEC-Q100）

なぜこのLEDドライバPCBが車載設計で選ばれるのか？

  • ✔ ECU と直結可能な CAN FD 通信設計：ゲートウェイ不要で高速通信を実現。
  • ✔ AEC-Q100 Grade 1 準拠：-40℃～125℃ の過酷なエンジンベイ環境での安定動作を保証。
  • ✔ マトリックス LED 最適化アルゴリズム：マルチゾーン制御に特化した電流制御を搭載。
  • ✔ 量産ベース設計：単なる評価ボードではなく、量産 PCB のベースとしてそのまま活用可能。

▶ 想定アプリケーション

  • 車載マトリックス LED ヘッドライト
  • アダプティブ・ハイビーム（ADB）システム
  • 商用車・EV フロントライティング ECU
  • ランプ制御 ECU の評価・量産前検証

🇯🇵 日本市場向け設計ポイント

  • • ISO 26262 ASIL-B プロセスを考慮した設計
  • • EMC / EMI：CISPR 25 Class 5 対応（ノイズ対策済み）
  • • 国内 Tier1 / Tier2 サプライヤー評価実績あり

コア機能特性と実装メリット

▶ 1. 高精度マルチチャンネル定電流制御

  • ゾーン制御に最適な電流設定:
    各チャネル 0.1A～3A の電流設定が可能で、マトリックス LED の輝度分割制御や配光可変システム（ADB）に最適です。
  • フリッカーフリー調光:
    16bit PWM (100Hz〜20kHz) とアナログ調光のハイブリッド制御により、カメラ撮影時でもフリッカーのない調光を実現します。

主要パフォーマンス:
• 電流マッチング精度: <±2%
• 調光深度: 0.1%まで安定動作
• 応答速度: <10μs (高速ビーム切り替え対応)

▶ 2. ISO規格準拠のスマート診断と保護

電気的保護（信頼性確保）
  • OVP (過電圧): >40V 自動カットオフ
  • 逆接続保護: -16V、60秒耐性 (ISO 7637-2)
  • 短絡保護: サイクル単位の制限 (<2μs) でLED破損を防止
システム診断（メンテナンス性）
  • リアルタイム診断: オープン/ショート状態を常時監視
  • 熱保護: 3段階の温度閾値設定により、強制シャットダウンではなく出力制限（ディレーティング）動作が可能

▶ 3. 熱設計と効率化

  • 高効率トポロジー: 同期整流バック/ブースト回路を採用し、全負荷時効率 94% 以上を達成。発熱を抑制しヒートシンクを小型化。
  • 低消費電力: スタンバイ電流 <100μA。CAN/LIN リモートウェイクアップに対応し、暗電流要件をクリア。

▶ 4. 車載通信の実装

  • CAN FD (5Mbps) 対応: 高速通信により、遅延のない複雑なライティングシーケンス制御が可能。
  • UDS診断 (ISO 14229): 整備・製造ラインでの DTC 読み出しや、OTA ファームウェア更新（A/B面）をサポート。

製品詳細画像

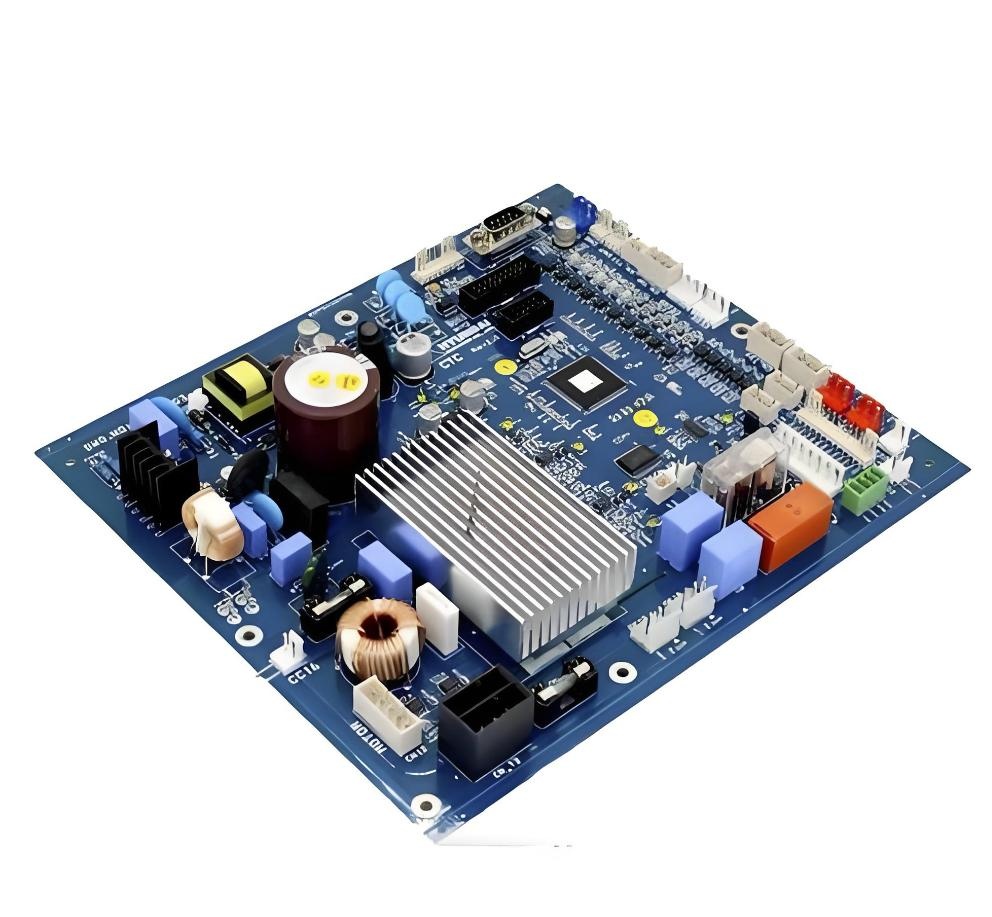

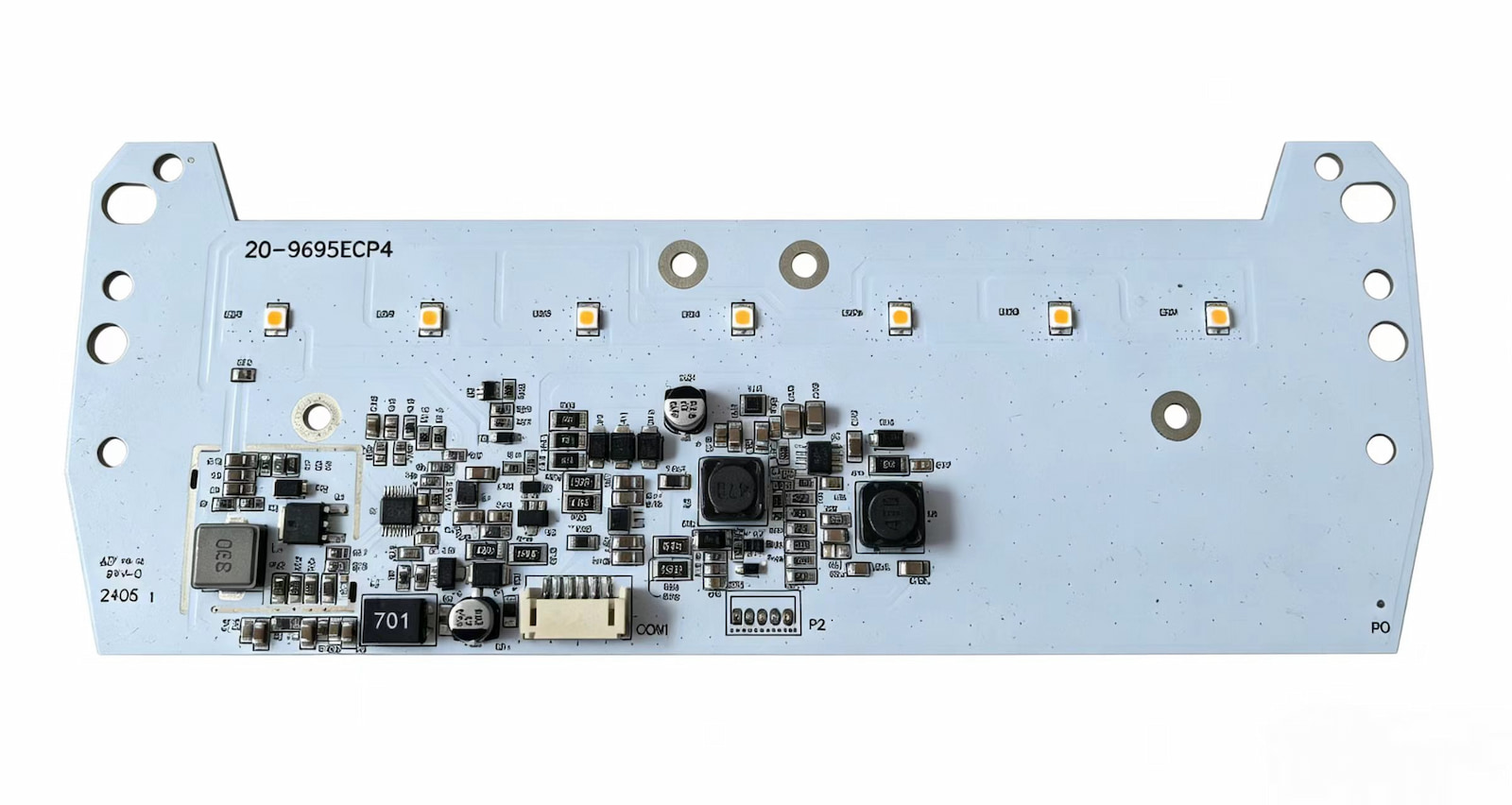

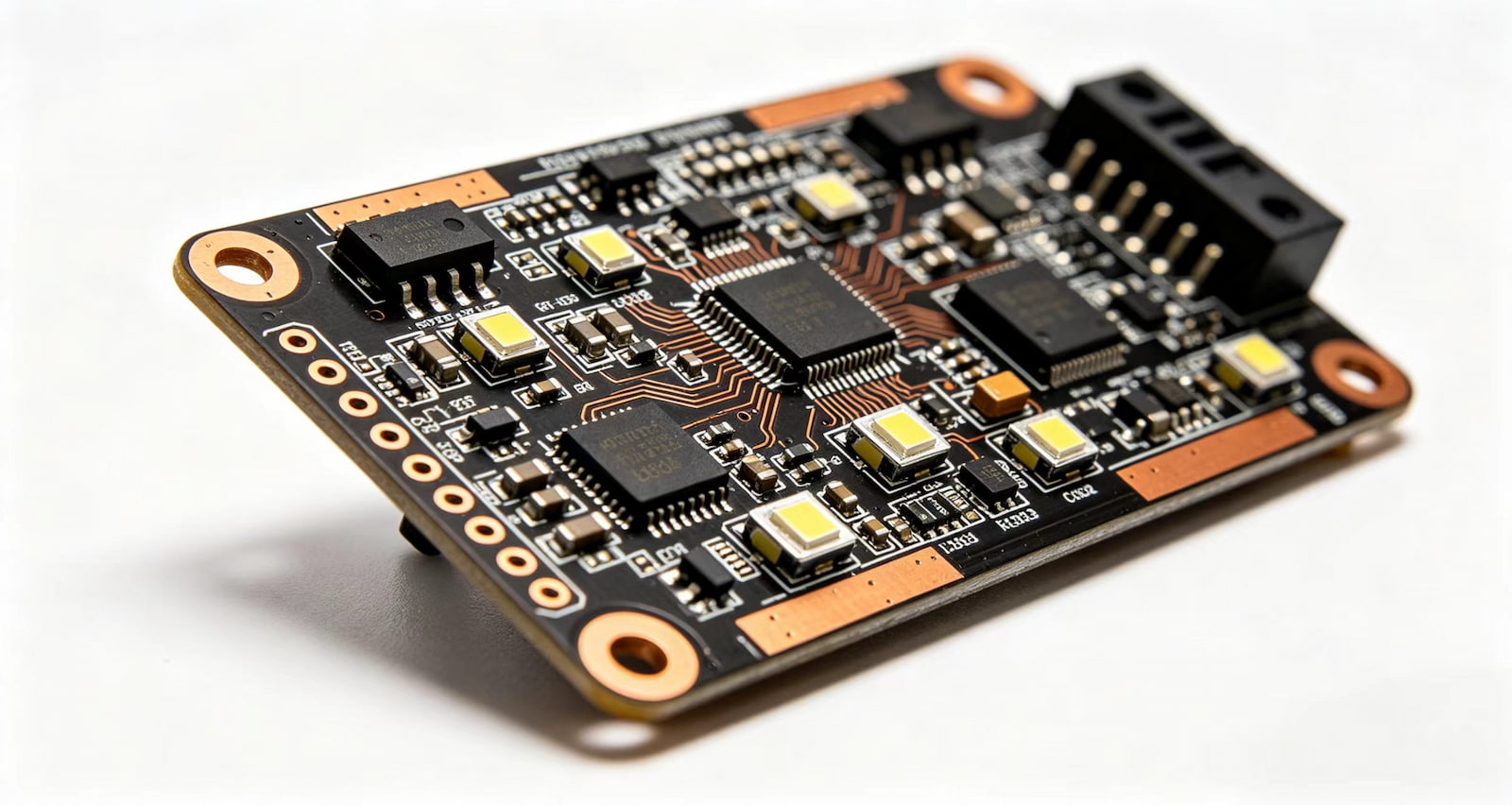

AEC-Q100準拠 車載LEDドライバPCB基板

詳細技術仕様 (Technical Specifications)

電気的特性

入力電圧範囲 9V-36V DC (12V/24V システム両対応) | ISO 16750-2 準拠
動作電圧 9V-18V (12V系) | 18V-36V (24V系)
耐逆電圧特性 -16V (60秒間連続) | ISO 7637-2
静止電流 (Dark Current) <100μA (スリープモード時)
最大出力電力 200W (周囲温度25℃)

制御・MCU性能

搭載 MCU ARM Cortex-M7 300MHz (AEC-Q100 Grade 1)
出力構成 8 チャンネル独立制御 (絶縁出力)
チャンネル電流 0.1A～3A 可変設定 (ピーク 5A/10ms)
電流精度 ±1.5% (全温度範囲) | ±1% (@25℃)
調光方式 16bit PWM (100Hz～20kHz) + アナログ調光

通信インターフェース仕様

インターフェース 規格・仕様 主な用途・機能
CAN FD 2ch, ISO 11898-2 Max 5Mbps, エラーフレーム検出対応
LIN 2ch, LIN 2.2 / SAE J2602 マスター/スレーブ切り替え可能
SENT 1ch, SAE J2716 高精度センサー入力用
診断 (Diagnostics) ISO 14229 (UDS) DTC 読み出し・クリア、キャリブレーション
